Cara Menggunakan Instruksi Timer Untuk Program di PLC Omron

Halo Sobat Elektromizer,

Setelah sebelumnya saya membagikan panduan tentang Cara menggunakan instruksi timer untuk program di PLC Omron, kali ini Elektromizer akan memberikan panduan tutorial Cara menggunakan instruksi timer untuk program di PLC Omron.

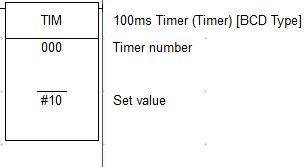

Sebelum saya menerangkan cara menggunakan Instruksi Timer, terlebih dahulu saya akan menerangkan bentuk dan struktur dari instruksi timer (bisa dilihat gambar diatas).

1. TIM adalah nama insruksi yang berarti isntruksi tersebut adalah Timer.

2. 000 adalah nomor Timer. Contohnya C000, C001, C002 dan lain sebagainya.

3. #10 adalah Value yang kita atur saat pembuatan timer. #10 berarti timer akan menyala setelah 1 second (detik). Jika value timer adalah #50, maka timer akan menyala setelah 5 second (detik). Begitu seterusnya sama saja.

Sebenarnya, instruksi timer di PLC Omron tidaklah hany sebatas TIM saja. Masih ada lagi instruksi timer yang lain tergantung fungsinya yang berbeda beda. Macam-macam instruksi timer tersebut diantaranya adalah :

TIM
TIMH
TIMHX
TIML
TIMLX
TIMX
TIMHH
TIMHHX
TTIM
TTIMX

Untuk mengetahui tentang jenis-jenis timer diatas, sobat bisa membaca artikel Elektromizer yang lain. Oleh karena itu, kali ini Elektromizer khusus hanya akan membahas tentang timer dasar dan paling sering digunakan dalam pemograman PLC Omron, yaitu TIM

Contoh penggunaan :

Saya ingin membuat lampu yang menyala dengan jeda atau delay sebanyak 10 detik setelah saya menekan tombol ON

Cara pembuatannya :

1. Masuk ke Softare CX-Programmer

2. Pilih New Program. Sebagai contoh disini saya menggunakan PLC Omron tipe CP1E

3. Buatlah instruksi timer seperti gambar dibawah ini. Untuk memasang instruksi Timer di ladder, kamu cukup ketik TIM. Lihat gambar dibawah ini!

4. Lalu buatlah ladder seperti gambar dibawah ini.

5. Sekarang kita masuk ke tahap simulasi.

6. Klik Menu Simulation lalu pilih Work Online Simulator, atau bisa juga melalu shortcut Ctrl+Shift+W

7. Simulasi akan berjalan. Arahkan cursor ke AND 0.0 (tombol ON)

8. Tekan tombol Ctrl dan J secara bersamaan untuk menyalakan AND 0.0 secara simulasi.

9. Setelah Tombol ON (AND 0.0) selama 10 detik, Timer 0 akan menyala dan kontak T0 juga akan menyala dan memberi trigger ke OUT 100.00 (Lampu)

10. Arahkan kursor kembali ke AND 0.0 (Tombol ON) lalu tekan Ctrl dan K secara bersamaan untuk mematikan Tombol On secara simulasi. Maka timer juga akan ikut mati.

Jika ada yang sekiranya belum sobat mengerti, silahkan tinggalkan komentar dibawah ini. Semoga bermanfaat.
